ElVálvula de mariposa doble excéntrica, también conocido como elválvula de mariposa de doble compensación, es una válvula industrial de alto rendimiento diseñada para un cierre confiable, fricción reducida y vida útil prolongada en aplicaciones exigentes. En comparación con los diseños concéntricos tradicionales, su estructura de doble compensación minimiza el desgaste del asiento y los requisitos de torsión, lo que lo hace ideal para el tratamiento de agua, HVAC, plantas de energía, petróleo y gas e industrias químicas.
En esta guía completa, exploraremos cómo funcionan las válvulas de mariposa de doble excéntrica, sus ventajas estructurales, especificaciones técnicas, tablas de comparación de rendimiento, pautas de selección, prácticas de mantenimiento y preguntas frecuentes.

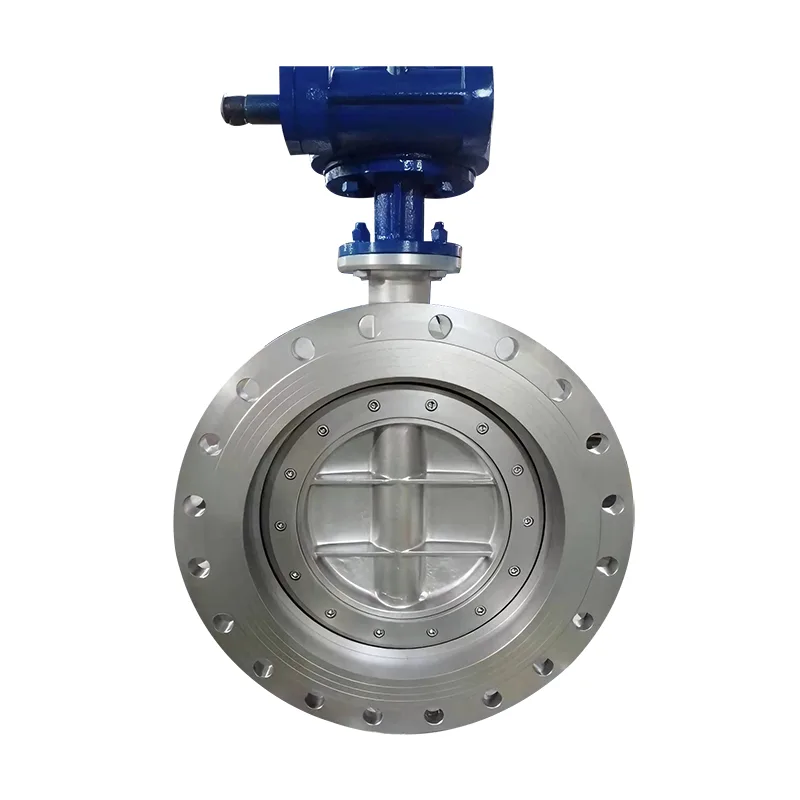

A Válvula de mariposa doble excéntricaEs una válvula rotacional de cuarto de vuelta que incorpora dos compensaciones en su diseño estructural. Estas compensaciones reducen significativamente la fricción entre el disco y el asiento durante la operación, mejorando la confiabilidad del sellado y extendiendo la vida útil.
A diferencia de las válvulas de mariposa concéntricas, donde el eje está centrado dentro del disco y la tubería, la válvula doble excéntrica cambia la posición del eje de dos maneras:
Este diseño innovador garantiza que el disco solo entre en contacto con el asiento en la etapa final de cierre, minimizando el desgaste y reduciendo el par de operación.
El mecanismo de doble desplazamiento crea un movimiento similar a una leva durante la apertura y el cierre. Cuando la válvula comienza a abrirse:
Esta moción proporciona varios beneficios operativos:
Los componentes principales de una válvula de mariposa doble excéntrica de alto rendimiento incluyen:
| Componente | Opciones de materiales | Función |
|---|---|---|
| Cuerpo de válvula | Hierro fundido, Hierro dúctil, Acero al carbono, Acero inoxidable | Contención de presión |
| Desct | Acero inoxidable, Bronce | Elemento de control de flujo |
| Asiento | EPDM, NBR, PTFE, Metal | Interfaz de sellado |
| Eje | Acero inoxidable | Transmisión de par |
El diseño admite sellado bidireccional y se puede combinar con actuadores eléctricos, neumáticos o manuales según los requisitos del sistema.
| Característica | Válvula concéntrica | Válvula doble excéntrica |
|---|---|---|
| Fricción del asiento | Alto | Bajo |
| Requisito de par | Más alto | Más bajo |
| Vida útil | Moderado | Más extenso |
| Clasificación de presión | Medio | Más alto |
Beneficios principales:
Para dibujos técnicos detallados y opciones de configuración, consulte la página del producto:Detalles del producto de la válvula de mariposa excéntrica doble.
Las válvulas de mariposa de doble excéntrica se utilizan ampliamente en:
Su capacidad para manejar grandes volúmenes de flujo con una mínima caída de presión los hace ideales para tuberías de gran diámetro.
Al seleccionar una válvula de mariposa doble excéntrica, considere:
Trabajar con un fabricante experimentado garantiza el tamaño adecuado y la compatibilidad del material.
El mantenimiento preventivo extiende significativamente la vida útil de la válvula y garantiza un rendimiento óptimo.
Gongchuangse compromete a ofrecer soluciones de válvulas industriales de alto rendimiento que cumplan con los estándares de calidad internacionales. Con equipos de fabricación avanzados, estrictos procesos de inspección de calidad y soporte de ingeniería personalizado, Gongchuang ofrece válvulas de mariposa excéntricas dobles confiables para industrias globales.
Las válvulas excéntricas dobles utilizan dos compensaciones para reducir la fricción, mientras que las válvulas excéntricas triples agregan un tercer ángulo de compensación para lograr un sellado metal con metal para aplicaciones de alta temperatura.
Sí, están diseñados para presiones nominales más altas en comparación con los diseños concéntricos.
Absolutamente. Son compatibles con actuadores eléctricos y neumáticos para sistemas de control automatizados.
Las industrias de tratamiento de agua, petróleo y gas, generación de energía y HVAC los utilizan comúnmente.
La válvula de mariposa doble excéntrica se destaca como una solución confiable, duradera y eficiente para los sistemas de control de flujo industriales modernos. Su innovador diseño compensado reduce la fricción, mejora el sellado y reduce el par operativo, lo que lo convierte en la opción preferida en múltiples industrias.
Si está buscando una solución de válvula industrial de alta calidad adaptada a los requisitos de su proyecto, Gongchuang está listo para ayudarlo. Nuestro equipo de ingeniería brinda orientación profesional, precios competitivos y entrega confiable.Contáctenoshoypara discutir su proyecto de válvula y recibir una cotización personalizada.
