A Válvula de compuerta de acero fundidoEs una de las válvulas de aislamiento más utilizadas en sistemas de tuberías industriales. Conocido por su durabilidad, resistencia a la presión y excelente capacidad de sellado, se aplica comúnmente en las industrias de petróleo y gas, generación de energía, procesamiento petroquímico, tratamiento de agua y fabricación. Esta guía explica cómo funcionan las válvulas de compuerta de acero fundido, sus ventajas, componentes clave, criterios de selección de materiales, requisitos de instalación, prácticas de mantenimiento, problemas comunes y consideraciones de compra. Ya sea ingeniero, gerente de adquisiciones, operador de planta o técnico de mantenimiento, este artículo lo ayudará a tomar decisiones informadas y maximizar la confiabilidad del sistema.

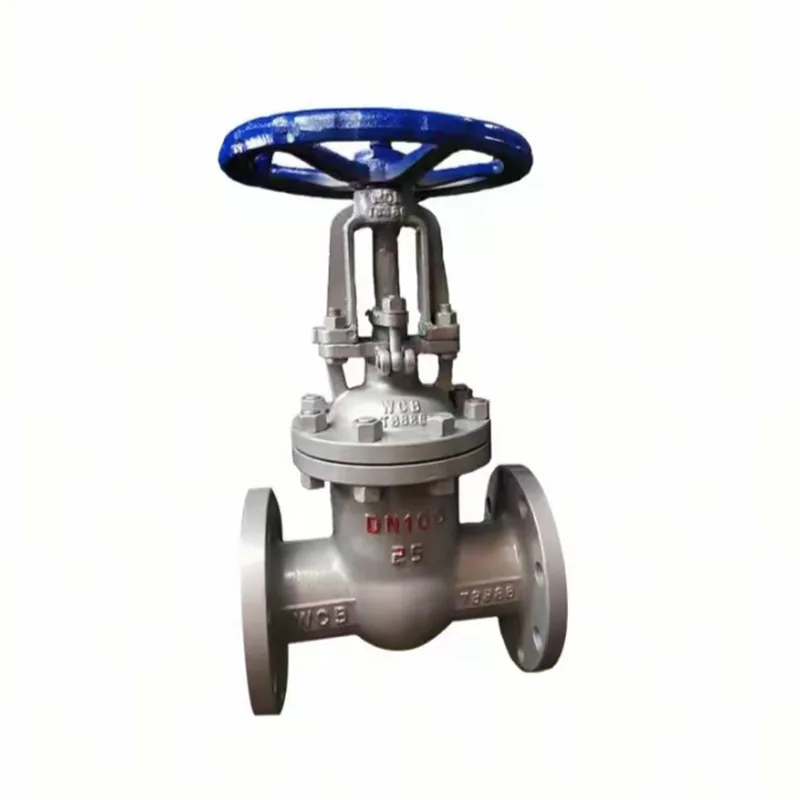

Una válvula de compuerta de acero fundido es una válvula de movimiento lineal diseñada principalmente para iniciar o detener el flujo de fluido. A diferencia de las válvulas estranguladoras, las válvulas de compuerta funcionan elevando o bajando un disco en forma de compuerta dentro del cuerpo de la válvula. Cuando está completamente abierta, la compuerta se retira completamente del recorrido del flujo, lo que resulta en una pérdida de presión mínima.
El cuerpo de la válvula se fabrica mediante procesos de fundición utilizando materiales de acero al carbono, acero aleado o acero inoxidable. Esta construcción proporciona una resistencia excepcional y permite que la válvula resista condiciones operativas de alta presión y alta temperatura.
Las industrias suelen preferir las válvulas de compuerta de acero fundido porque combinan resistencia mecánica, rendimiento de cierre confiable y una larga vida útil en entornos exigentes.
El principio de funcionamiento es sencillo pero muy eficaz.
Debido a que la compuerta se sale completamente del recorrido del flujo cuando está abierta, se minimiza la turbulencia y la caída de presión permanece extremadamente baja.
Las válvulas de compuerta brindan capacidades de cierre hermético, lo que ayuda a prevenir fugas incluso en procesos industriales críticos.
La ruta de flujo sin obstrucciones reduce significativamente las pérdidas de energía dentro de los sistemas de tuberías.
La construcción de acero fundido permite la operación en condiciones de presión desafiantes que se encuentran comúnmente en instalaciones industriales.
Las válvulas de compuerta de acero fundido con el mantenimiento adecuado pueden permanecer operativas durante décadas.
Estas válvulas funcionan de manera confiable tanto en ambientes de baja como de alta temperatura.
Se pueden integrar con actuadores neumáticos, eléctricos o hidráulicos para el control automatizado del proceso.
| Componente | Función |
|---|---|
| Cuerpo de válvula | Contiene presión y flujo de fluido. |
| Disco de puerta | Bloquea o permite el flujo |
| Provenir | Transfiere movimiento desde el actuador. |
| Capó | Protege los componentes internos |
| Anillos de asiento | Proporcionar superficies de sellado |
| Embalaje | Previene las fugas del tallo |
| Volante/Actuador | Opera el movimiento de la válvula |
La selección del material depende de la presión, la temperatura, la composición del fluido y la exposición a la corrosión.
| Material | Aplicación típica | Ventaja |
|---|---|---|
| Acero al carbono WCB | servicio industrial general | Rentable |
| Acero de aleación WC6 | Sistemas de alta temperatura | Resistencia al calor |
| Acero inoxidable CF8 | Fluidos corrosivos | Resistencia a la corrosión |
| Acero inoxidable CF8M | Procesamiento químico | Resistencia química superior |
Los estándares de fabricación comunes incluyen especificaciones API, ASME, ANSI, BS, DIN e ISO.
Las válvulas de compuerta de acero fundido se encuentran en casi todos los sectores industriales importantes.
Su capacidad para proporcionar un aislamiento confiable los hace indispensables donde la seguridad del proceso y la continuidad operativa son críticas.
Seleccionar una válvula adecuada requiere evaluar múltiples parámetros técnicos.
| Factor de selección | Por qué es importante |
|---|---|
| Tipo de fluido | Determina la compatibilidad del material. |
| Presión de funcionamiento | Determina la clase de presión |
| Temperatura | Impacta la selección de materiales |
| Tamaño de la válvula | Afecta la capacidad de flujo |
| Finalizar conexión | Garantiza la compatibilidad de la tubería |
| Requisito de automatización | Determina el tipo de actuador |
Ignorar estos factores puede provocar fallos prematuros de las válvulas, fugas, problemas de mantenimiento y costosos tiempos de inactividad.
| Característica | Válvula de compuerta | Válvula de globo | Válvula de bola |
|---|---|---|---|
| Capacidad de apagado | Excelente | Excelente | Excelente |
| Resistencia al flujo | Muy bajo | Alto | Bajo |
| Servicio de limitación | No recomendado | Excelente | Limitado |
| Sistemas de gran diámetro | Excelente | Moderado | Bien |
La instalación adecuada afecta directamente la vida útil y el rendimiento de la válvula.
El mantenimiento de rutina ayuda a garantizar la confiabilidad a largo plazo.
| Problema | Posible causa | Solución |
|---|---|---|
| Fuga del asiento | Superficies de sellado desgastadas | Reparar o reemplazar asientos |
| Fuga del vástago | Deterioro del embalaje | Reemplace el embalaje |
| Operación difícil | Corrosión o escombros | Limpiar y lubricar |
| Corrosión del cuerpo | Ambiente agresivo | Material de actualización |
La tecnología de válvulas industriales continúa evolucionando junto con las iniciativas de automatización y digitalización.
Es probable que las futuras válvulas de compuerta de acero fundido combinen confiabilidad mecánica con monitoreo de condición en tiempo real, mejorando la eficiencia operativa y reduciendo los costos de mantenimiento.
P1: ¿Cuál es el propósito principal de una válvula de compuerta de acero fundido?
R: Su objetivo principal es proporcionar un aislamiento fiable del flujo de entrada y salida con una pérdida de presión mínima.
P2: ¿Se puede utilizar una válvula de compuerta de acero fundido para estrangular?
R: No. Las válvulas de compuerta generalmente están diseñadas para posiciones completamente abiertas o completamente cerradas.
P3: ¿Qué industrias suelen utilizar válvulas de compuerta de acero fundido?
R: Industrias de petróleo y gas, petroquímica, generación de energía, tratamiento de agua, procesamiento químico y manufactura.
P4: ¿Cuánto dura normalmente una válvula de compuerta de acero fundido?
R: Con un mantenimiento adecuado, muchas válvulas permanecen operativas durante 20 años o más.
P5: ¿Cuál es la diferencia entre las válvulas de compuerta de acero fundido y de acero forjado?
R: Las válvulas de acero fundido generalmente se prefieren para tamaños más grandes, mientras que las válvulas de acero forjado a menudo se seleccionan para tamaños más pequeños y aplicaciones de presión extremadamente alta.
P6: ¿Con qué frecuencia se deben realizar las inspecciones?
R: Las inspecciones visuales deben realizarse con regularidad, mientras que los programas de mantenimiento integrales dependen de las condiciones de servicio.
Una válvula de compuerta de acero fundido sigue siendo una de las soluciones más confiables para aplicaciones de aislamiento industrial. Su construcción robusta, excelente rendimiento de sellado, baja resistencia al flujo y adaptabilidad a condiciones operativas adversas lo convierten en la opción preferida en numerosas industrias. Comprender el diseño de las válvulas, las opciones de materiales, los requisitos de instalación y los procedimientos de mantenimiento ayuda a las organizaciones a maximizar la eficiencia operativa y, al mismo tiempo, minimizar el tiempo de inactividad y los costos de propiedad.
A medida que los sistemas industriales se vuelven cada vez más complejos, seleccionar un fabricante confiable se vuelve tan importante como seleccionar la especificación de válvula correcta.
